Наконечники медные луженые под опрессовку ТМЛ

Кабельные наконечники медные луженые под опрессовку

Подключая различные устройства и приборы к электросети, потребуется обязательно подвести к ним электрический кабель. Но правильное питание любого устройства возможно только при создании надежного контакта, в противном случае прибор будет испытывать перегрузки разной степени. Для предотвращения подобных явлений необходимо оконцевать кабель с помощью специальных наконечников, которые изготавливаются из разных материалов. Самым популярным под опрессовку является медный кабельный наконечник. Он применяется в распределительных щитах, а также во вводно-распределительных устройствах. Часто подобные наконечники применяются при монтаже бытовых электроплит.

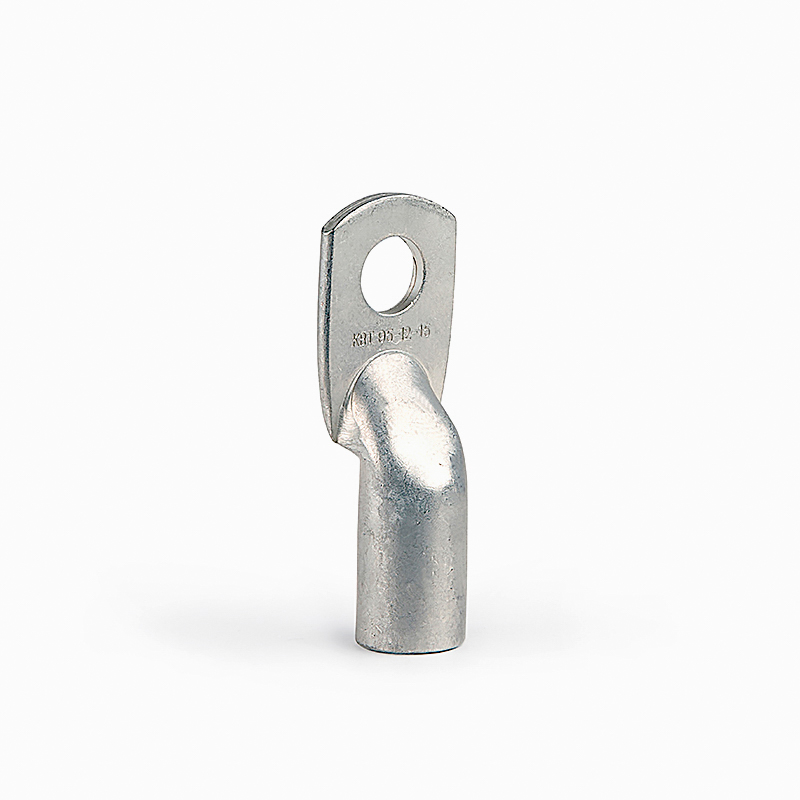

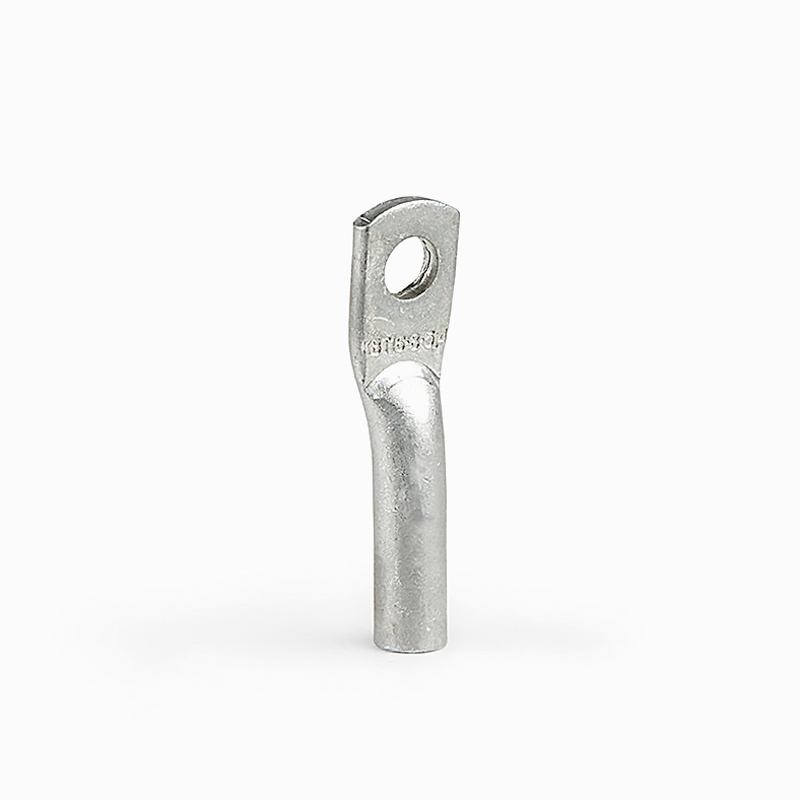

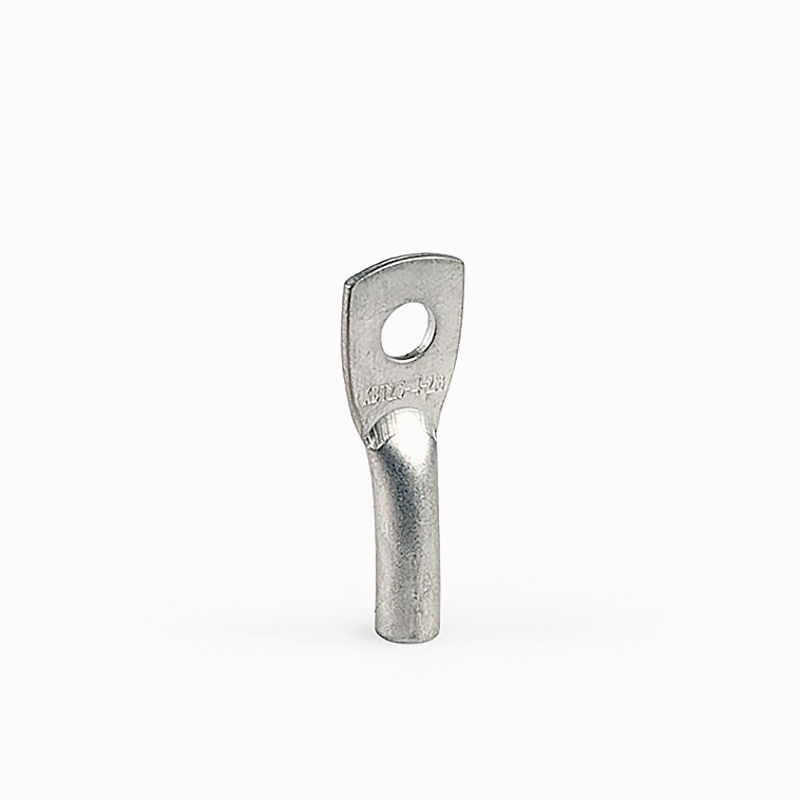

Наконечник медный луженый ТМЛ - особенности и применение

Медные обжимы отличаются высокой герметичностью, поэтому их размещают во влажных местах или там, где часто используется вода. Также медные элементы отличаются устойчивостью к различным агрессивным средам. Маркировка с цифрами и буквами позволяет быстро определить тип наконечника. О том, что наконечник кабельный медный луженый под опрессовку изготовлен из трубы, свидетельствует буква Т. Буква М подтверждает материал, из которого изготовлен наконечник, то есть медь. О наличии луженого, то есть обработанного оловом покрытия, свидетельствует буква Л. О номинальном сечении, то есть диаметре провода, говорят первые цифры в маркировке. Также в ней указываются цифры, которые подтверждают внутренний диаметр хвостовика элемента и диаметр отверстия под болт.

Подобные кабельные наконечники изготавливаются по ГОСТ 7386–80. Они выпускаются из медной трубы, которую получают из электротехнической меди марки М2. Медная труба изготавливается цельнотянутым способом. На одном конце отрезок трубы определенного диаметра и длины проходит через операцию сплющивания. После этого в нем выполняется отверстие под болт.

Луженая гильза

В качестве покрытия подобных изделий используется электролитическое лужение. В состав покрытия входят легирующие добавки висмута, что надежно защищает все контактные соединения от коррозии. Кроме того медный луженый наконечник под опрессовку со специальным покрытием представляет собой более практичный вариант, так как имеет длительный срок эксплуатации. Наконечники работают при напряжении до 35 кВ. Они имеют хвостовики, которые предназначены для кабелей и проводов 5 и 6 классов гибкости. Для стандартных медных жил 2 и 3 классов гибкости размер наконечников подбирается с помощью специальной таблицы. На каждом наконечнике такого типа имеется логотип производителя. Также на наконечнике указывается штампованная маркировка, в которой указывается типоразмер изделия.

Особенности монтажа кабельных луженых наконечников

Заведение кабельной жилы в наконечник становится намного проще благодаря выполнению галтовочной операции и обязательному снятию фаски. Также это помогает избежать появление заусенцев. Для повышения пластичности материала после штамповки все наконечники проходят процедуру отжига. Кабельные наконечники из меди закрепляются с помощью метода опрессовки, что позволяет зажать конец кабеля внутри наконечника. Данная задача выполняется с помощью прессовочных клещей. Кабель может быть опрессован по краям наконечника или в центре. Для надежной фиксации потребуется выполнить два или более зажима. В прессовочных клещах устанавливается ручной, гидравлический или механический привод. Его выбирают с учетом толщины кабеля. Опрессовка кабеля в бытовой электросети выполняется с помощью ручного инструмента. Качественная фиксация силового кабеля выполняется с помощью гидравлических или механических клещей.
