Соединители болтовые на большие (300-800 мм) сечения кабеля

Соединители кабельные болтовые ГС — это разной площади сечения гильзы, изготовленные по ГОСТ 17441–84 из дюралюминиевых сплавов (Д16Т1) повышенной прочности, и технически предназначенные для двух типов соединения кабелей:

• механический;
• электрический.

Принцип функционирования соединителя состоит во введении внутрь гильзы кабеля и его последующей фиксации посредством завинчивания болтов с шестигранными головками.

Как только необходимое давление на кабель, обеспечивающее соединению эффективную прочность и электрическиества, будет достигнуто, головка на болте срывается.

Чтобы застопорить жилы с маслопропитанной бумажной изоляцией, в центрально-симметрическое отверстие гильзы конструктивно встроена перегородка.

Ассортимент кабельных болтовых соединителей ГС

Чтобы Вы наверняка удовлетворили потребность в искомом кабельном болтовом соединителе, рассчитанном на конкретный показатель сечения жилы и напряжение электрического тока, мы предлагаем полный ассортимент изделий, предназначенных для жил всех площадей сечения и максимально допустимого напряжения:

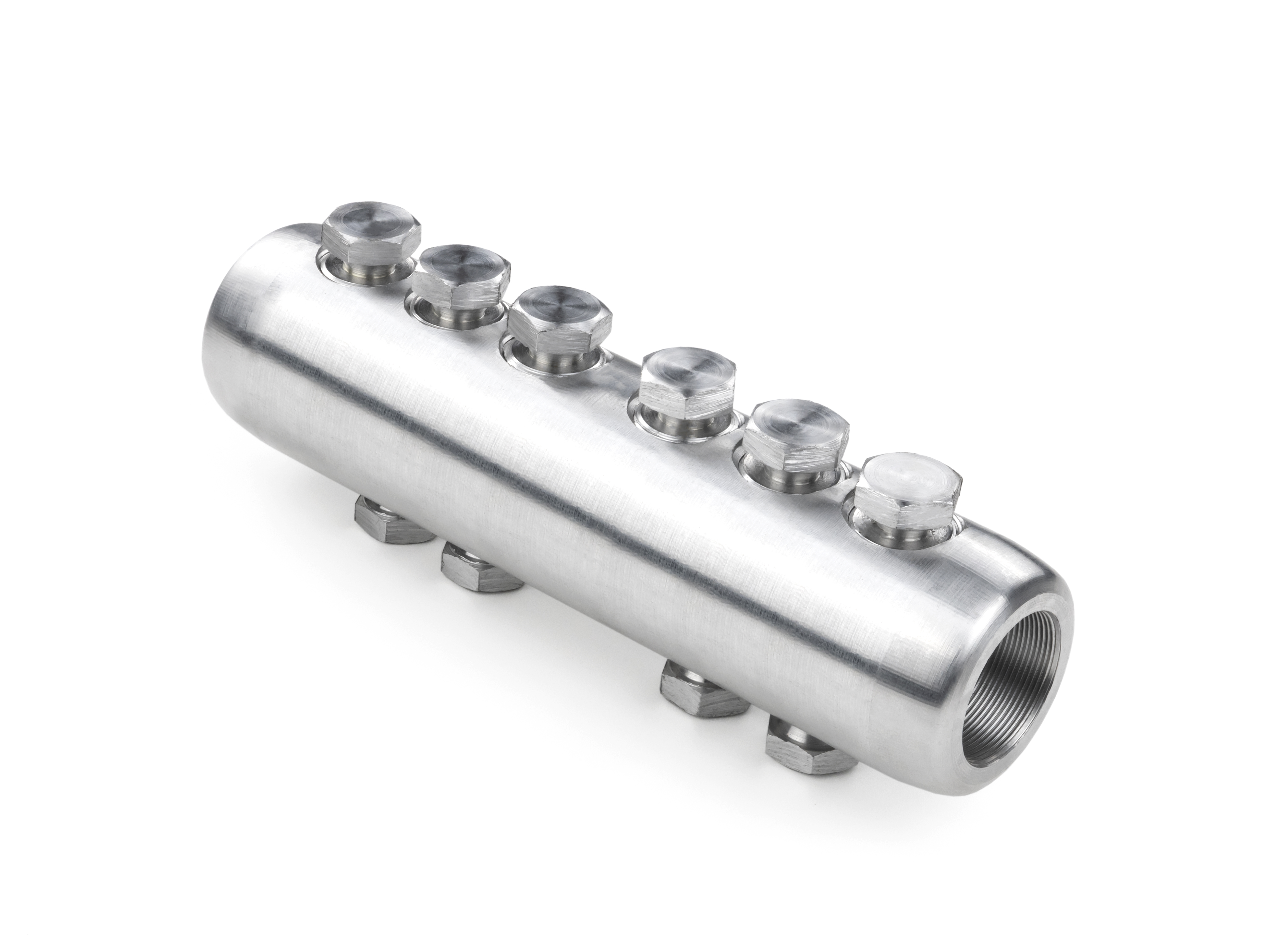

• 800 мм² и 35 Кв, длина гильзы — 190 мм, внешний диаметр — 59 мм, внутренний диаметр — 36 мм;
• 625 мм² и 35 Кв, длина гильзы — 180 мм, внешний диаметр — 52 мм, внутренний диаметр — мм;
• 500 мм² и 35 Кв, длина гильзы — 180 мм, внешний диаметр — 46 мм, внутренний диаметр — 28 мм;

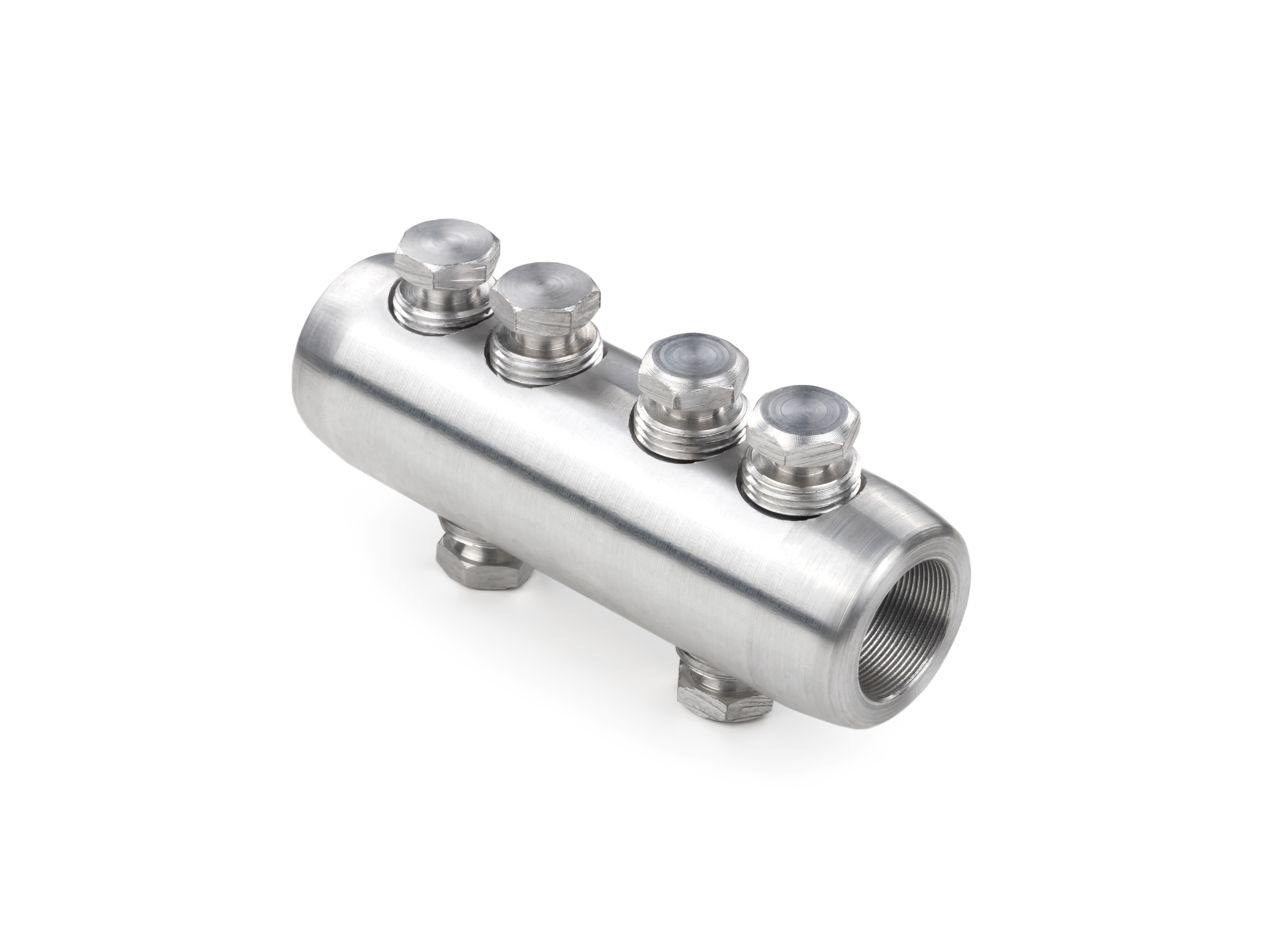

• 400 мм² и 35 Кв, длина гильзы — 130 мм, внешний диаметр — 42 мм, внутренний диаметр — 26 мм;
• 300 мм² и 35 Кв, длина гильзы — 130 мм, внешний диаметр — 38 мм, внутренний диаметр — 23 мм.

Назначение болтовых кабельных соединителей ГС

Главное назначение соединителей кабельных болтовых ГС — в фиксации методом опресовки жил круглого сечения из алюминия и меди, пролегающих в кабелях и проводах.

Контактная фиксация происходит за счет равномерного статического механического давления на кабель болтов, рядно расположенных на корпусе соединителя.

Ввиду пролегания жилы кабеля в центрально-симметричном отверстии изделия, электрическое поле также распределяется без искажения, обеспечивая контакту надлежащие электрические свойства.

Максимальная площадь поперечного сечения, удерживаемая гильзой, ограничена значением в 800 мм², а минимально допустимая — в 300 мм².

Наши преимущества

Все наши без исключения соединители кабельные болтовые ГС изготовлены в жестком соответствии нормам, установленным ГОСТом 17441–84.

Для достижения большей надежности в эксплуатации, тело гильзы, лишенное покрытия и болты выполнены из материала, отличающегося повышенной прочностью к механическим деформациям и устойчивостью к коррозии — алюминиевый сплав марки Д16Т1.

Для обеспечения точности крепления жил, головки наших болтов обладают уникальными проточками, из-за чего срывные шейки очень чувствительны к оптимальному моменту механического усилия, и шейки не выступают над поверхностью корпуса.
