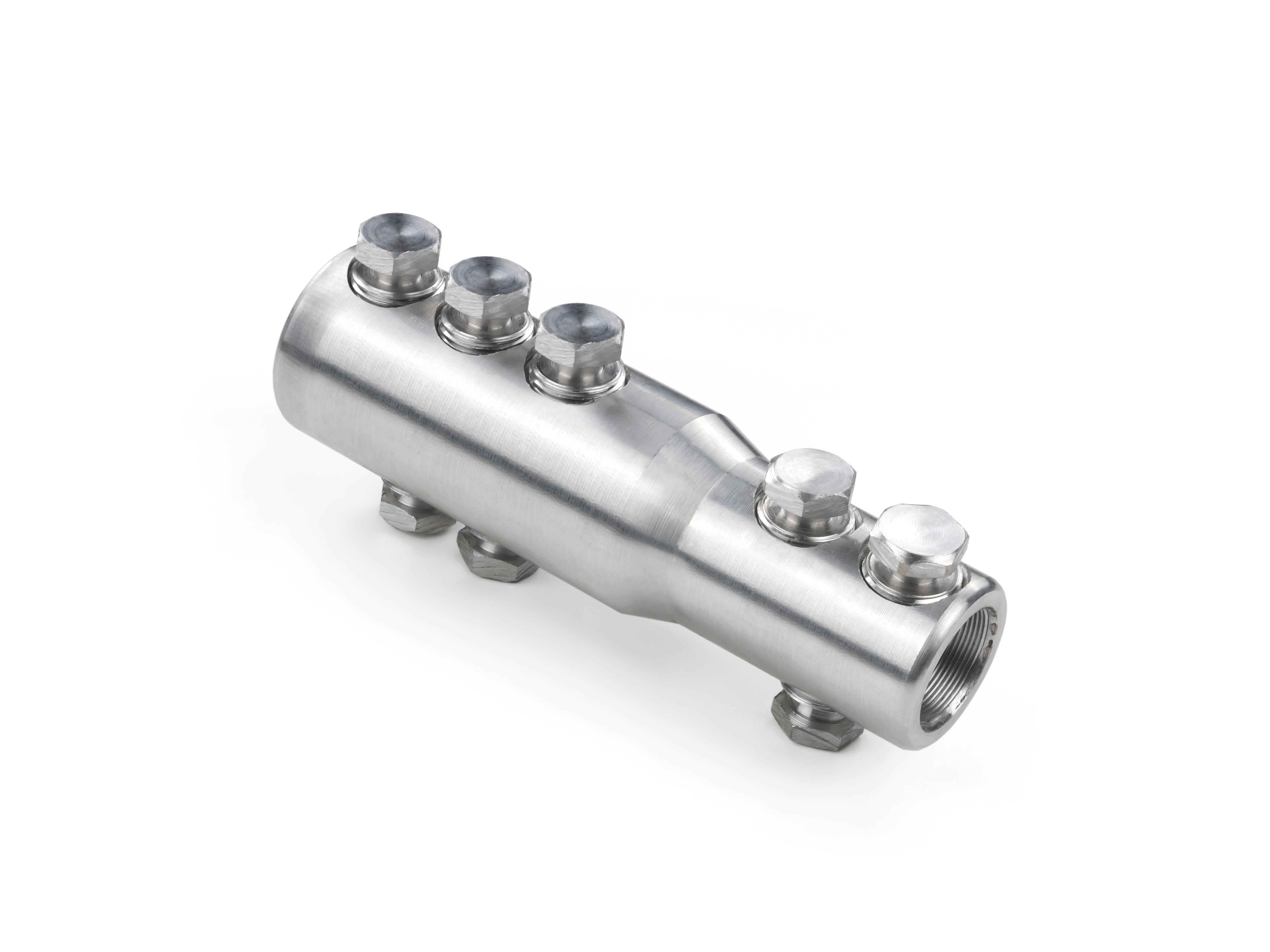

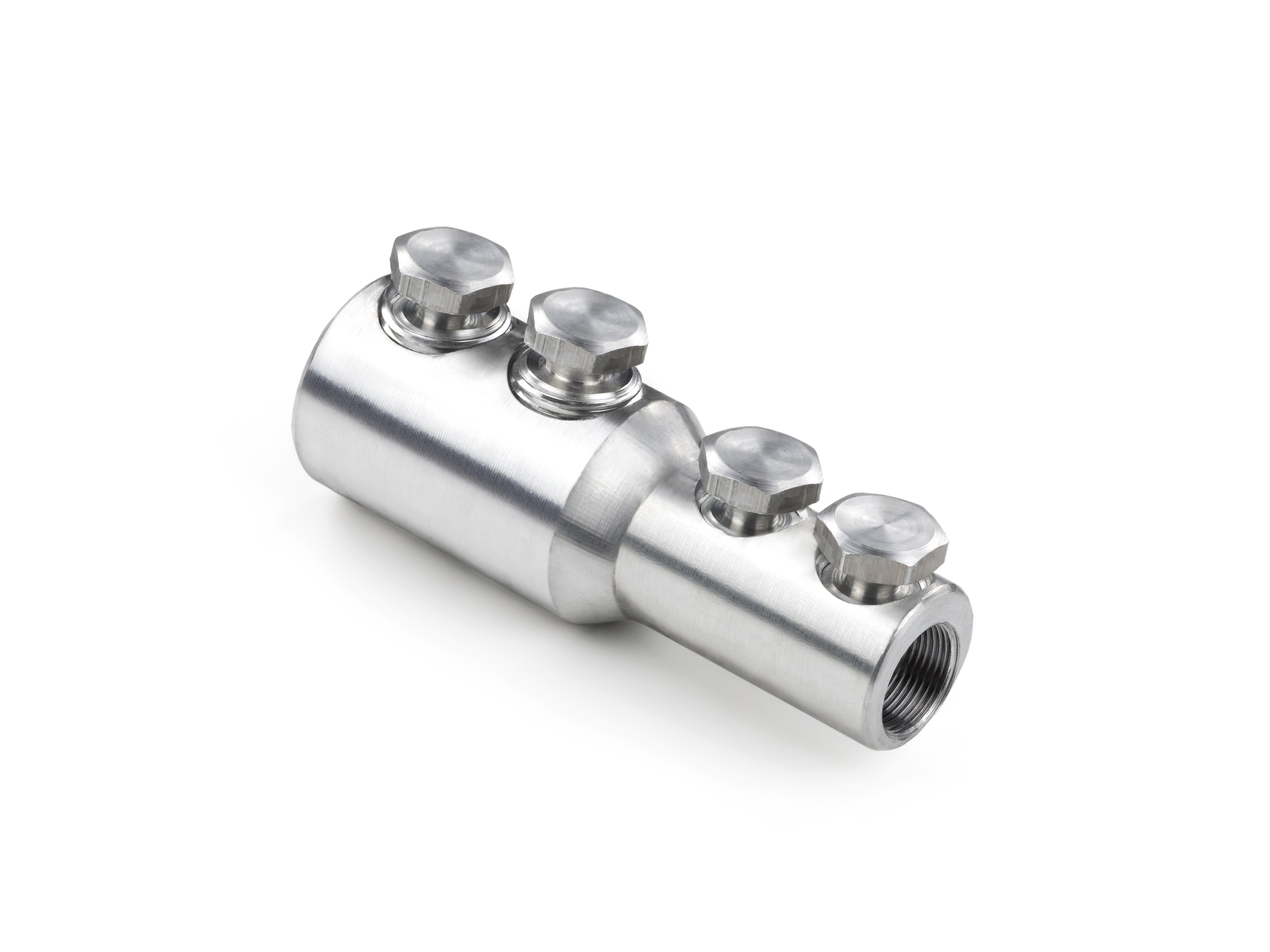

Соединители кабельные болтовые ГПК предназначены для объединения всех типов силовых проводов — медных, алюминиевых, любой геометрии сечения, одножильных и многоконтактных. Каждая электродеталь является универсальной и рассчитана для применения на широком диапазоне размеров. Болты на корпусе соединителя расположены в ряд, для максимального удобства монтирования. Также предусмотрено эксцентриковое отверстие под кабель, которое обеспечивает идеально ровное соединение. Предназначены для рабочего напряжения электросети не более 10 кВ.
Соединители выполнены из специального сплава алюминия, кремния, латуни и цинка, который препятствует появлению коррозии на детали и жилах кабелей.
Крепление осуществляется при помощи болтов с демонтируемой головкой, которая срывается после достижения оптимального механического и электрического контакта.
Конструкция соединителя разработана таким образом, чтобы болтовые головки срывались на уровне или чуть ниже поверхности детали. Перегородка внутри корпуса определяет заход кабеля внутрь соединителя на необходимую глубину. Рифленая внутренняя поверхность увеличивает прочность контактного соединения.
Каждая деталь промаркирована указателями предельно допустимого диапазона сечения силовых кабелей и логотипом производителя.
Монтаж соединителей ГПК
Монтаж кабельных болтовых соединителей ГПК не представляет сложности и доступен даже начинающим электрикам. Для этого понадобится осуществить ряд последовательных действий:
- Выбрать деталь, соответствующую диапазону сечения кабеля;
- Снять с провода изоляцию на длину входа в корпус соединителя;
- Зачистить конец жилы до металлического блеска;
- Для предотвращения окисления жилы монтаж должен быть совершен в течении пяти минут;
- Завести оголенный конец в корпус наконечника и закрутить болты до полной фиксации кабеля;
- Во избежание деформации и перекоса, корпус соединителя необходимо удерживать при помощи специального зажима;
- Используя шестигранные головки и ключ, затянуть болты до срыва в рядовой последовательности. Не рекомендуется осуществлять резких движений и прилагать повышенные усилия;
- Если после срыва болтов на корпусе соединителя остались неровности, металлические заусенцы и выступы, то следует зачистить поверхность до одного уровня;
- Для герметизации и защиты от внешних факторов место соединения скрывается термоусаживаемой трубки.
Преимущества соединителей ГПК
Использование в электромонтажных работах соединителей кабельных болтовых ГПК имеет ряд неоспоримых преимуществ:
- Детали изготовлены из высококачественного сплава, обладающего высокой коррозийной сопротивляемостью и электропроводимостью;
- Наличие нескольких срывных шеек обеспечивает удаление болта на уровне поверхности корпуса соединителя или ниже, независимо от сечения кабеля. Это обеспечивает легкость монтажа и необходимость трудоёмкого шлифования;
- Число срывных болтов на соединителях оптимально соответствуют прочности и механическим показателям электросоединений.
- Закрытый корпус соединителей позволяет осуществлять монтажные работы на кабелях с промасленной бумажной изоляцией.
- Мультиразмерность детали позволяет подключать любые электрические провода.
«ТД Скала» предлагает ознакомиться с широким ассортиментом соединителей кабельных болтовых ГПК и совершить выгодную покупку. Для получения детальной консультации и помощи в выборе обращайтесь по указанным на сайте контактным данным. Наши специалисты окажут всевозможную информационную поддержку и помогут определиться с выбором соединителей для жил силовых кабелей.
