Муфта 1 ПКНТ 10 (70-120) М

Муфта 1 ПКНТ 10 (70-120) М
Термоусаживаемая муфта 1 ПКНТ 10 (70-120) М в комплектации с гильзами — предназначена для оконцевания одножильных силовых кабелей с пластмассовой изоляцией на напряжение 10 кВ переменного тока частотой 50 Гц. Климатическое исполнение УХЛ 1, УХЛ 5. Конструкция: Для кабелей с проволочным экраном заземляющий провод формируется непосредственно из медных проволок экрана. Герметизация узла заземления достигается применением ленты-герметика. Для сглаживания напряженности электрического поля на участке полупроводящего слоя изоляции кабеля накладывается пластина выравнивания электрического поля, поверх пластины усаживается трубка-манжета. На жилу кабеля устанавливают наконечник с контактными срывными болтами или другим способом (опрессовкой, пайкой) по желанию заказчика. Для усиления фазной изоляции и эффективной защиты от воздействий окружающей среды и токов утечки на жилу кабеля усаживается трекингостойкая трубка с клеевым подслоем (цвет трубки - кирпично-красный). Нижний конец трекингостойкой трубки перекрывает узел заземления, верхний — заходит на цилиндрическую часть наконечника, обеспечивая полную герметичность конструкции. Поверх трекингостойкой трубки усаживаются трекингостойкие изоляторы с клеевым подслоем. Для монтажа кабельной муфты рекомендуем использовать кабельные горелки или электрический фен при монтаже муфт в пожароопасных помещениях. Применение горелок возможно только при соблюдении противопожарных требований, определяемых как действующими ППБ, так и нормативными документами, действующими на территории производимых работ и на предприятии.
1759.07
Артикул: 0001814
1 492.07 руб. - Крупно оптовая
1 570.6 руб. - Оптовая
1 759.07 руб. - Мелко оптовая
Купить В один клик
В корзине 0 шт.

Наличие: Звоните!

Российские муфты полного производственного цикла


Термоусаживаемая муфта 1 ПКНТ 10 (70-120) М в комплектации с гильзами — предназначена для оконцевания одножильных силовых кабелей с пластмассовой изоляцией на напряжение 10 кВ переменного тока частотой 50 Гц. Климатическое исполнение УХЛ 1, УХЛ 5.

Конструкция:
Для кабелей с проволочным экраном заземляющий провод формируется непосредственно из медных проволок экрана. Герметизация узла заземления достигается применением ленты-герметика. Для сглаживания напряженности электрического поля на участке полупроводящего слоя изоляции кабеля накладывается пластина выравнивания электрического поля, поверх пластины усаживается трубка-манжета. На жилу кабеля устанавливают наконечник с контактными срывными болтами или другим способом (опрессовкой, пайкой) по желанию заказчика. Для усиления фазной изоляции и эффективной защиты от воздействий окружающей среды и токов утечки на жилу кабеля усаживается трекингостойкая трубка с клеевым подслоем (цвет трубки - кирпично-красный). Нижний конец трекингостойкой трубки перекрывает узел заземления, верхний — заходит на цилиндрическую часть наконечника, обеспечивая полную герметичность конструкции. Поверх трекингостойкой трубки усаживаются трекингостойкие изоляторы с клеевым подслоем.

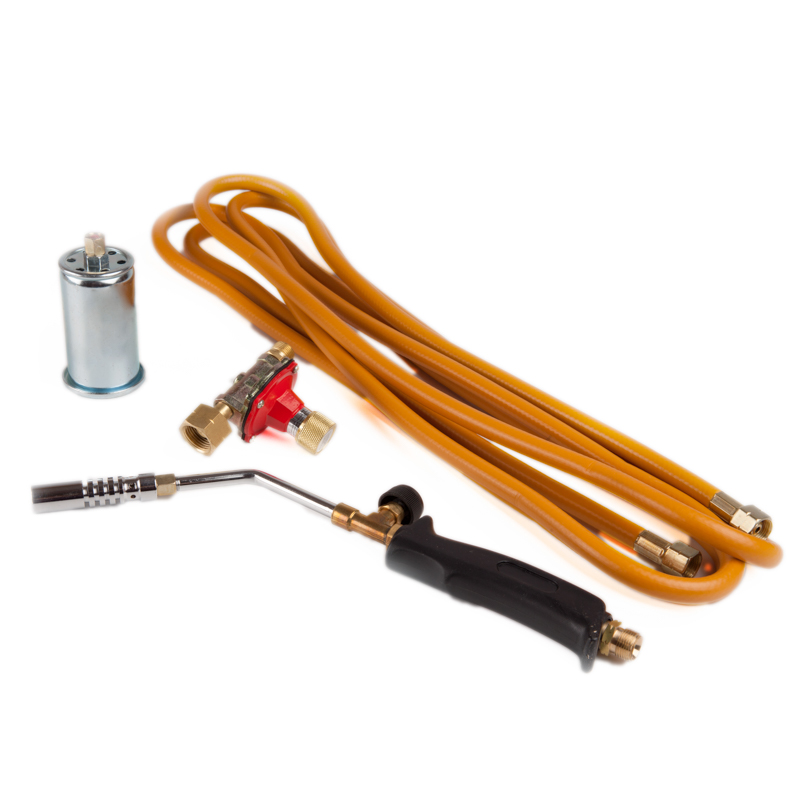

Для монтажа кабельной муфты рекомендуем использовать кабельные горелки или электрический фен при монтаже муфт в пожароопасных помещениях.
Применение горелок возможно только при соблюдении противопожарных требований, определяемых как действующими ППБ, так и нормативными документами, действующими на территории производимых работ и на предприятии.

Характеристики товара

Название Значение
Тип муфты Концевая
Изоляция кабеля Пластмассовая, сшитый полиэтилен
Номинальное напряжение, Вольт До 10 Кв.
Количество жил кабеля 1
Сечения кабеля, мм² 70/120, 70, 95, 120
Вид установки Наружной, Внутренней и наружной
Кабель с бронированной изоляцией Нет
Негорючее исполнение Нет
Без болтовых соединителей/наконечников Нет
Производитель АО "МЗЭИ" Михнево
Артикул 0001814
Наличие Звоните!
