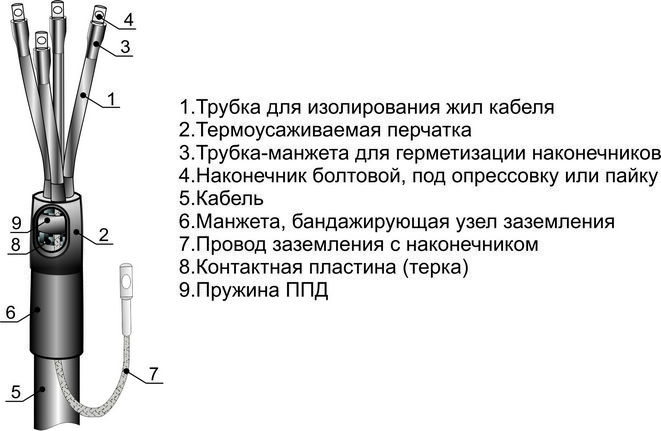

Муфта концевая 3 ПКВНТпб 1 (10-25) (НП) — предназначены для оконцевания силовых 3-х жильных бронированных кабелей с пластмассовой и резиновой изоляцией внутренней и наружной установки на напряжение до 1 кВ переменного тока частотой 50 Гц. Климатическое исполнение УХЛ 1, УХЛ 5.
НП - означает узел непаянного заземления. Проводник заземления присоединяется при помощи пружин постоянного давления.
Расшифровка маркоразмера:
П - вид изоляции кабеля - пластмассовая;
К - тип муфты - концевая;
ВН - вид установки;
Т - термоусаживаемая технология;
п - в конструкции применена перчатка;
Б - для кабеля бронированного металлическими лентами;
Особенности конструкции:
- Для комплектации муфт используются термоусаживаемые материалы и герметики, сохраняющие эластичность и при отрицательных температурах.
- На термоусаживаемых трубках с клеем и на перчатках клей нанесён равномерно по всей длине.
- Все муфты комплектуются всеми необходимыми материалами для проведения качественного монтажа.
- Жилы изолируются термоусаживаемыми трубками, на корешки разделок усаживаются перчатки.
- Муфта комплектуется
механическими наконечникамисо срывающимися головками при затяжке, которые применяются с кабелем как с медными, так и с алюминиевыми жилами.
Рекомендуемый инструмент:
- Для монтажа болтовых наконечиков следует использовать
набор для монтажа болтовых наконечиков НМБ-6 .
- Для монтажа термоусаживаемых изделий используются кабельные
горелки или
электрический фен при монтаже муфт в пожароопасных помещениях.
Применение
горелок возможно только при соблюдении противопожарных требований, определяемых как действующими ППБ, так и нормативными документами на территории производимых работ.
