Муфта 3 Стп 10 (70-120)

Муфта соединительная 3 Стп 10 (70-120) на основе термоусаживаемых изделий предназначена для соединения 3-х жильных силовых кабелей с бумажной маслопропитанной и пластмассовой изоляцией с броней или без брони с общей алюминиевой или свинцовой оболочкой на напряжение 6 и 10 кВ, частотой 50 Гц. Используется для кабелей, проложенных в тоннелях, кабельных коллекторах, грунте — без ограничения по уровню прокладки. Расшифровка маркоразмера: С - тип муфты - соединительная; Т - термоусаживаемая технология; П - в конструкции применена перчатка; Особенности конструкции: - Для комплектации муфт используются термоусаживаемые материалы и герметики, сохраняющие эластичность и при отрицательных температурах. - На термоусаживаемых трубках с клеем и на перчатках клей нанесён равномерно по всей длине. - Все муфты комплектуются всеми необходимыми материалами для проведения качественного монтажа. - Жилы изолируются термоусаживаемыми трубками, на корешки разделок усаживаются перчатки. - Муфта комплектуется механическими соединителямисо срывающимися головками при затяжке, которые применяются с кабелем как с медными, так и с алюминиевыми жилами. - Крепление узла заземления производится пайкой. Применяется для кабелей типа: АСБ-10, АСБ2л-10, АСБл-10, АСБ2лГ-10, АСБГ-10, АСГ-10; СБ-10, СБ2л-10, СБл-10, СБ2лГ-10, СБГ-10, СГ-10; ААГУ-10, ААШвУ-10, ААШпУ-10, ААБлУ-10, ААБ2лШвУ-10, ААБ2лШпУ-10, ААБлГУ-10, АБ2лУ-10; ЦАСБ-10, ЦАСБл-10, ЦАСБ2л-10, ЦАСБГ-10, ЦСБ-10, ЦСБ2л-10, ЦСБл-10, ЦСБГ-10(6). Рекомендуемый инструмент: - Для монтажа болтовых наконечиков следует использовать набор для монтажа болтовых наконечиков НМБ-6 . - Для монтажа термоусаживаемых изделий используются кабельные горелки или электрический фен при монтаже муфт в пожароопасных помещениях. Применение горелок возможно только при соблюдении противопожарных требований, определяемых как действующими ППБ, так и нормативными документами на территории производимых работ.

Муфта 3 Стп 10 (70-120)

Российские муфты полного производственного цикла

Много

Производитель:: АО "МЗЭИ" Михнево
Артикул:: 0000186
Размеры, м:: 0,15

Мелкий опт 6 989.04 руб.
Опт 6 123.56 руб.
Крупный опт 5 817.39 руб.

В корзину

Купить в один клик

Добавить в избранное

Добавить в сравнение

Российские муфты полного производственного цикла

Муфта соединительная 3 Стп 10 (70-120) на основе термоусаживаемых изделий предназначена для соединения 3-х жильных силовых кабелей с бумажной маслопропитанной и пластмассовой изоляцией с броней или без брони с общей алюминиевой или свинцовой оболочкой на напряжение 6 и 10 кВ, частотой 50 Гц. Используется для кабелей, проложенных в тоннелях, кабельных коллекторах, грунте — без ограничения по уровню прокладки.

Расшифровка маркоразмера:
С - тип муфты - соединительная;
Т - термоусаживаемая технология;
П - в конструкции применена перчатка;

Особенности конструкции:
- Для комплектации муфт используются термоусаживаемые материалы и герметики, сохраняющие эластичность и при отрицательных температурах.
- На термоусаживаемых трубках с клеем и на перчатках клей нанесён равномерно по всей длине.
- Все муфты комплектуются всеми необходимыми материалами для проведения качественного монтажа.
- Жилы изолируются термоусаживаемыми трубками, на корешки разделок усаживаются перчатки.
- Муфта комплектуется механическими соединителямисо срывающимися головками при затяжке, которые применяются с кабелем как с медными, так и с алюминиевыми жилами.
- Крепление узла заземления производится пайкой.

Применяется для кабелей типа:
АСБ-10, АСБ2л-10, АСБл-10, АСБ2лГ-10, АСБГ-10, АСГ-10;
СБ-10, СБ2л-10, СБл-10, СБ2лГ-10, СБГ-10, СГ-10;
ААГУ-10, ААШвУ-10, ААШпУ-10, ААБлУ-10, ААБ2лШвУ-10, ААБ2лШпУ-10, ААБлГУ-10, АБ2лУ-10;
ЦАСБ-10, ЦАСБл-10, ЦАСБ2л-10, ЦАСБГ-10, ЦСБ-10, ЦСБ2л-10, ЦСБл-10, ЦСБГ-10(6).

Рекомендуемый инструмент:
- Для монтажа болтовых наконечиков следует использовать набор для монтажа болтовых наконечиков НМБ-6 .

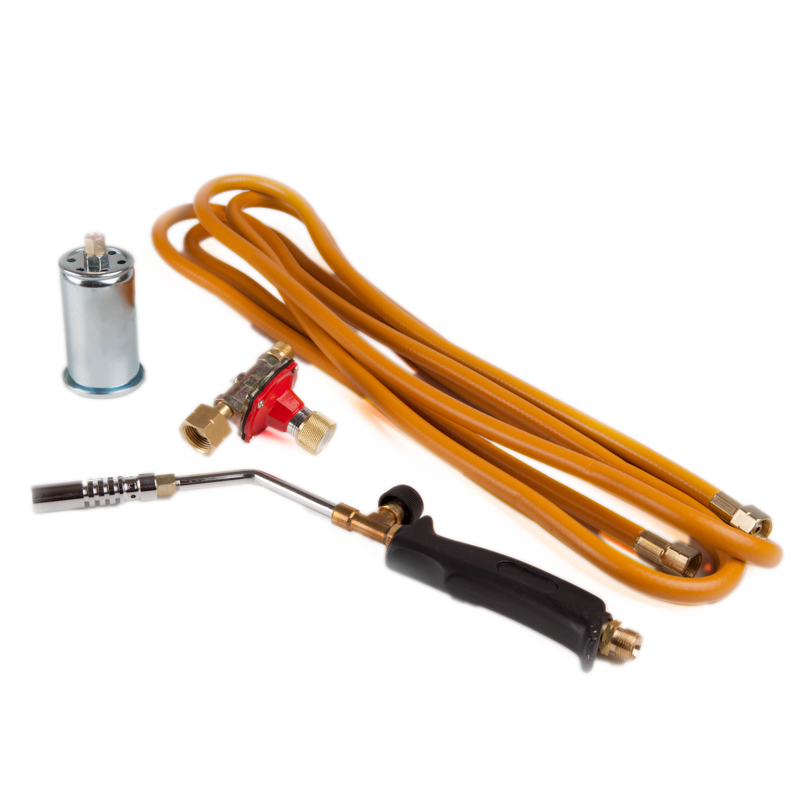

- Для монтажа термоусаживаемых изделий используются кабельные горелки или электрический фен при монтаже муфт в пожароопасных помещениях.
Применение горелок возможно только при соблюдении противопожарных требований, определяемых как действующими ППБ, так и нормативными документами на территории производимых работ.

Тип муфты	Соединительная
Изоляция кабеля	Бумажная
Номинальное напряжение, Вольт	До 10 Кв.
Количество жил кабеля	3
Сечения кабеля, мм²	70/120, 70, 95, 120
Негорючее исполнение	Нет
Без болтовых соединителей/наконечников	Да
Производитель	АО "МЗЭИ" Михнево
Артикул	0000186
Высота, м	0,15
