Муфта 4 Стп 1 (150-240) МКС Михнево

Российские муфты полного производственного цикла

Муфта соединительная 4 Стп 1 (150-240) МКС в комплектации с гильзами — предназначена для соединения 4-х жильных силовых кабелей с бумажной маслопропитанной и пластмассовой изоляцией с броней или без брони с общей алюминиевой или свинцовой оболочкой на напряжение 1 кВ, частотой 50 Гц. Используется для кабелей, проложенных в тоннелях, кабельных коллекторах, грунте — без ограничения по уровню прокладки.

МКС — означает конструкцию муфты, согласованную с МОЭСК. Применение такой муфты не вызовет дополнительных вопросов у принимающей работу организации.

Расшифровка маркоразмера:
С - тип муфты - соединительная;
Т - термоусаживаемая технология;
П - в конструкции применена перчатка;

Особенности конструкции:
- Для комплектации муфт используются термоусаживаемые материалы и герметики, сохраняющие эластичность и при отрицательных температурах.
- На термоусаживаемых трубках с клеем и на перчатках клей нанесён равномерно по всей длине.
- Все муфты комплектуются всеми необходимыми материалами для проведения качественного монтажа.
- Жилы изолируются термоусаживаемыми трубками, на корешки разделок усаживаются перчатки.
- Муфта комплектуется механическими соединителямисо срывающимися головками при затяжке, которые применяются с кабелем как с медными, так и с алюминиевыми жилами.
- Крепление узла заземления производится пайкой.

Применяется для кабелей типа:
АСБ-1, АСБ2л-1, АСБл-1, АСБ2лГ-1, АСБГ-1, АСГ-1;
СБ-1, СБ2л-1, СБ2лГ-1, СБГ-1, СБл-1, СГ-1;
ААШв-1, ААШб-1, ААБл-1, ААБ2л-1, ААШп-1, ААБв-1, ААг-1;
АШв-1, АШп-1, АБл-1, АБ2л-1, АБв-1.

Рекомендуемый инструмент:
- Для монтажа болтовых наконечиков следует использовать набор для монтажа болтовых наконечиков НМБ-6 .

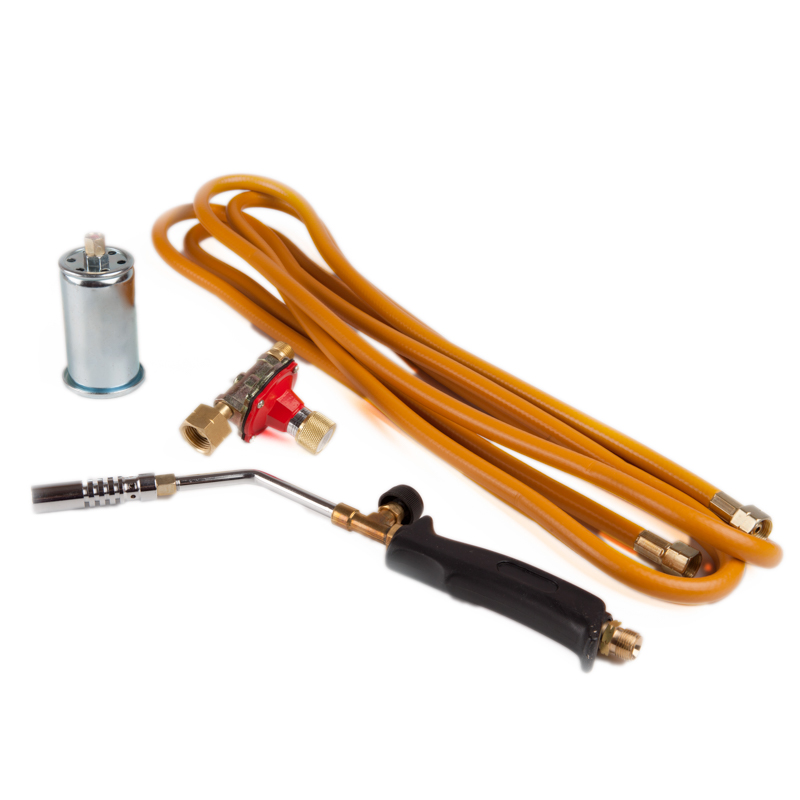

- Для монтажа термоусаживаемых изделий используются кабельные горелки или электрический фен при монтаже муфт в пожароопасных помещениях.
Применение горелок возможно только при соблюдении противопожарных требований, определяемых как действующими ППБ, так и нормативными документами на территории производимых работ.

•
  Сертификат муфты СТП МЗЭИ

•
  Документация на муфту СТП-1
