Соединитель жил проводов и кабеля с бумажной маслопропитанной изоляцией напряжением до 10 кВ. Прежнее наименование ГД 120

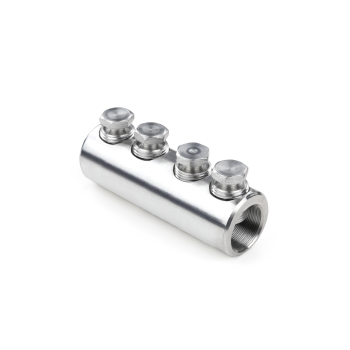

Гильза 4СБ 70-120 используется для электрического и механического соединения алюминиевых и медных жил кабелей сечением от 70, 95 и 120 кв мм.
Представляет собой механическую болтовую конструкцию. Монтаж соединителя осуществляется закручиванием 4-х болтов в соединяемые жилы кабеля. Длина резьбовой части и диаметр шейки болта подобраны таким образом, что при достижении необходимого усилия головка болта срывается. Срыв всех четырех головок означает, что необходимый контакт достигнут и монтаж гильзы закончен.
Особенности конструкции:
- Корпус соединителя выполнен из коррозионостойкого алюминиевого сплава.
- Гильза 4СБ 70-120 имеет внутреннюю полость, смещенную относительно центральной оси корпуса гильзы. Подобное смещение позволяет использовать эту гильзу как на круглых, так и на секторных жилах кабеля
- Данный соединитель имеет перегородку, расположенную по центру гильзы. Данная перегородка служит для секционирования давления масла в кабеле, возникающего при прокладке кабеля с бумажной изоляцией на разных высотах. Кроме этого перегородка - весьма удобный способ позиционирования жилы перед началом монтажа.
- Внутренняя полость имеет рифленую поверхность, что улучшает проводимость контактного соединения и механическую прочность.
- По желанию заказчика на болты может быть нанесена контактная электропроводящая смазка.
- Контактное соединение, выполненное при помощи болтовых соединителей, соответствует ГОСТ 17441-84.
Преимущества Гильзы 4СБ 70-120 перед гильзами гильзами под опрессовку.
- "Защита от дурака". По отзывам кабельщиков болтовые соединения просты в монтаже и практически не зависят от квалификации монтажника
- Для монтажа требуется самый простой интструмент Набор для монтажа болтовых соединителей и наконечников НМБ-6
| Производитель |
Энергоконтакт |
| Изоляция кабеля |
Бумажная |
| Номинальное напряжение, Вольт |
До 10 Кв. |
| Сечения кабеля, мм² |
70/120 |
| Артикул |
0005007 |
