Гильза ГС-800

Соединитель для кабеля с изоляцией из сшитого полиэтилена сечением 800 кв мм

Соединитель ГС-800 используется для электрического и механического соединения медных и/или алюминиевых жил кабелей с пластмассовой или полиэтиленовой изоляцией напряжением до 20 кВ.

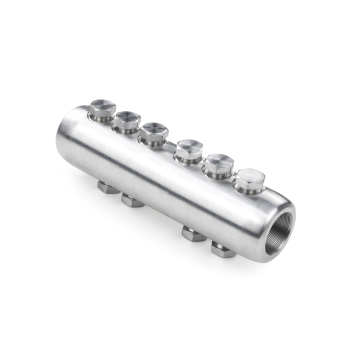

Представляет собой механическую болтовую конструкцию. Монтаж соединителя осуществляется закручиванием 10-и болтов в соединяемые жилы кабеля. Длина резьбовой части и диаметр шейки болта подобраны таким образом, что при достижении необходимого усилия головка болта срывается. Срыв всех головок болтов означает, что необходимый контакт достигнут и монтаж гильзы закончен.

Особенности конструкции
- Изготовлен из дюралевого сплава, прошедшего дополнительную обработку
- Наружные габариты соединителя совместимы с соответствующими кабельными муфтами Российских производителей.

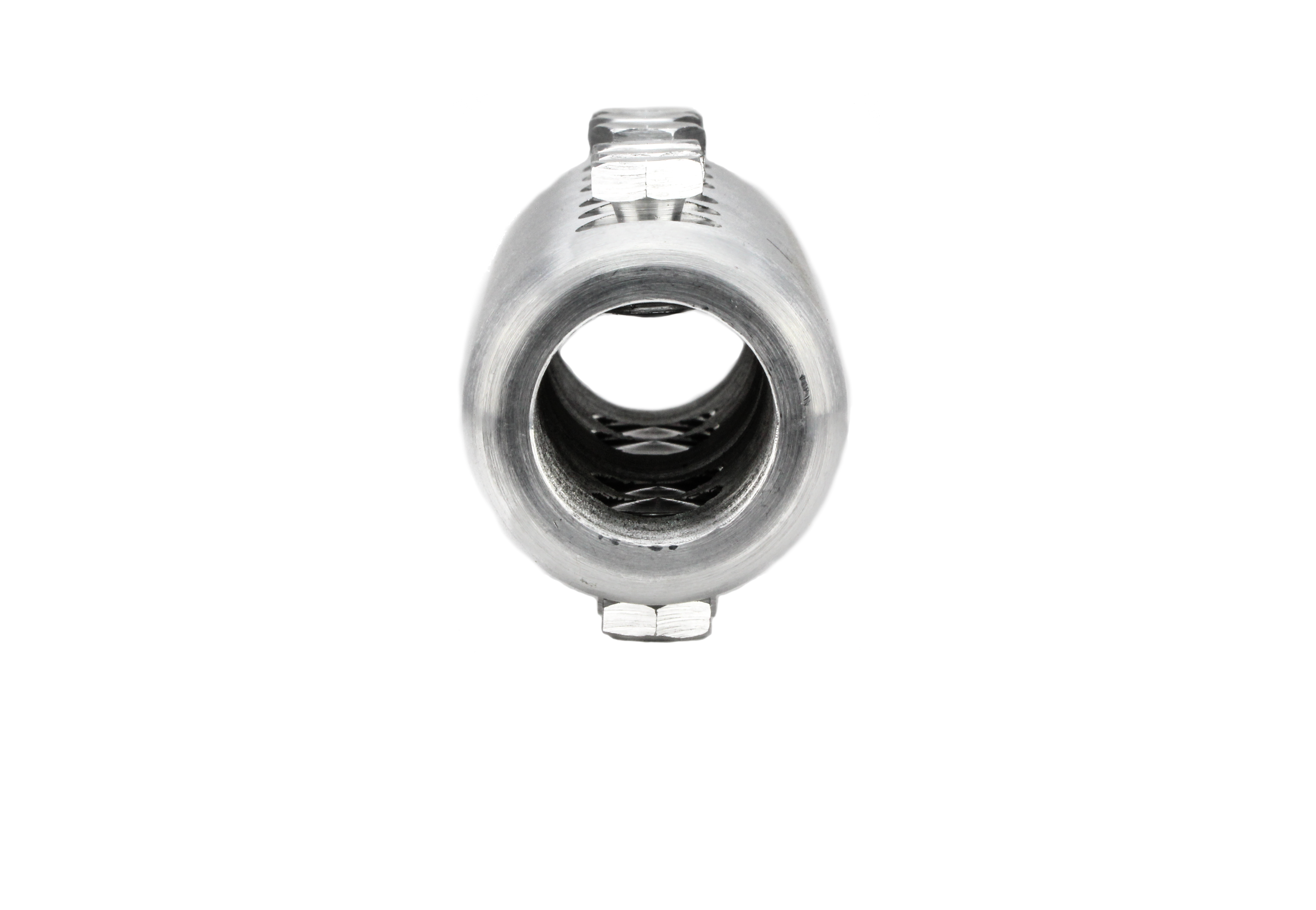

- В отличие от соединителей 4СБ для кабеля с бумажной изоляцией ось торцевого отверстия совпадает с осью корпуса.
- Внутренняя полость торцевого отверстия имеет рифленую поверхность для улучшения механического сопротивления контакта на разрыв, а также для разрушения оксидной пленки алюминиевой жилы в смонтированном соединении.

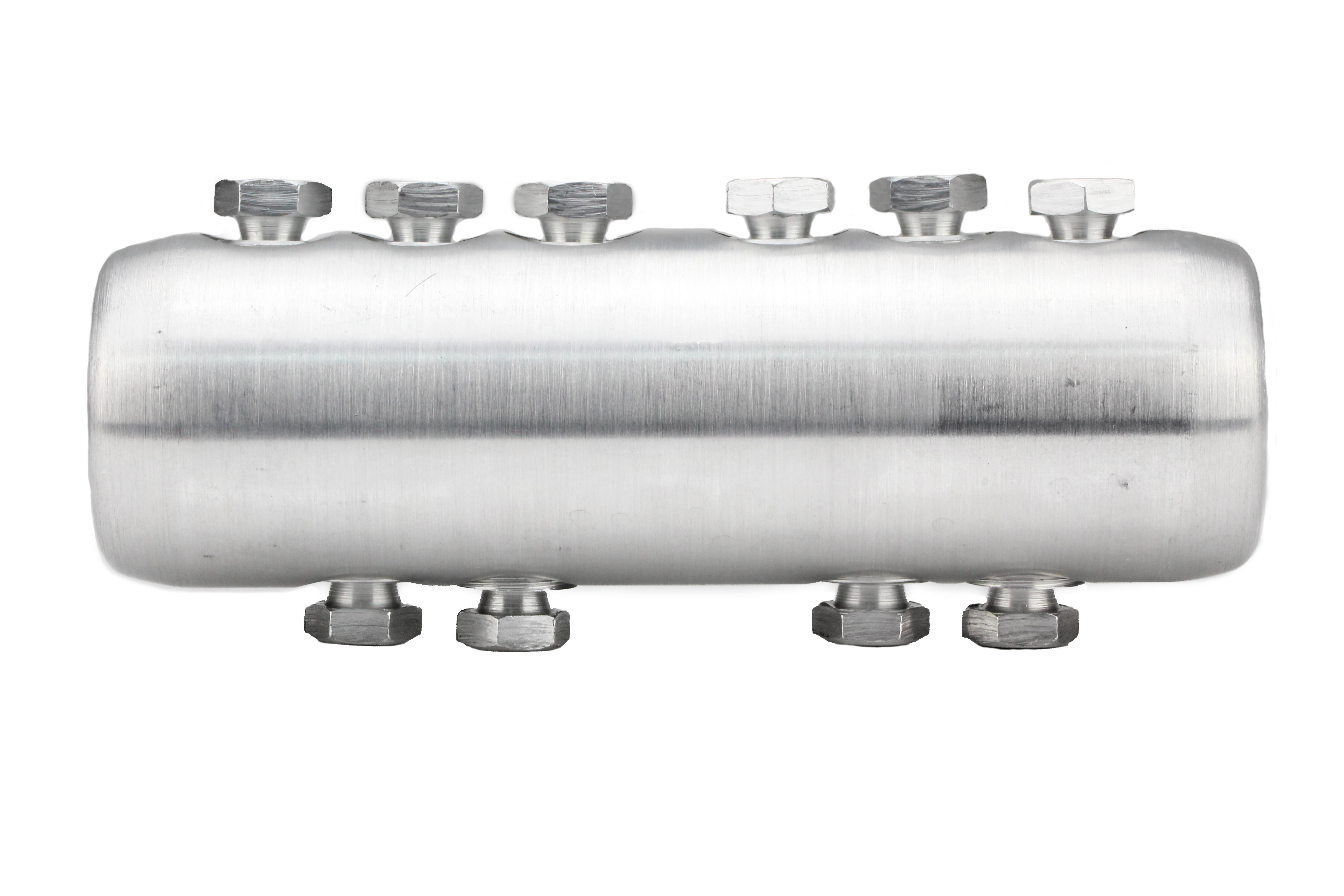

- Болты установлены противоположно с двух сторон корпуса соединителя
- Края корпуса имеют специальную скруглённую форму для уменьшения напряженности электрического поля.
- Контактное соединение, выполненное при помощи болтовых соединителей, соответствует ГОСТу 17441-84.
- Для установки требуется набор для монтажа болтовых соединителей и наконечников
