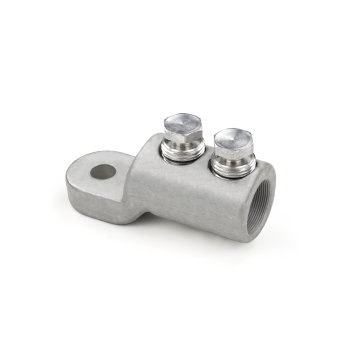

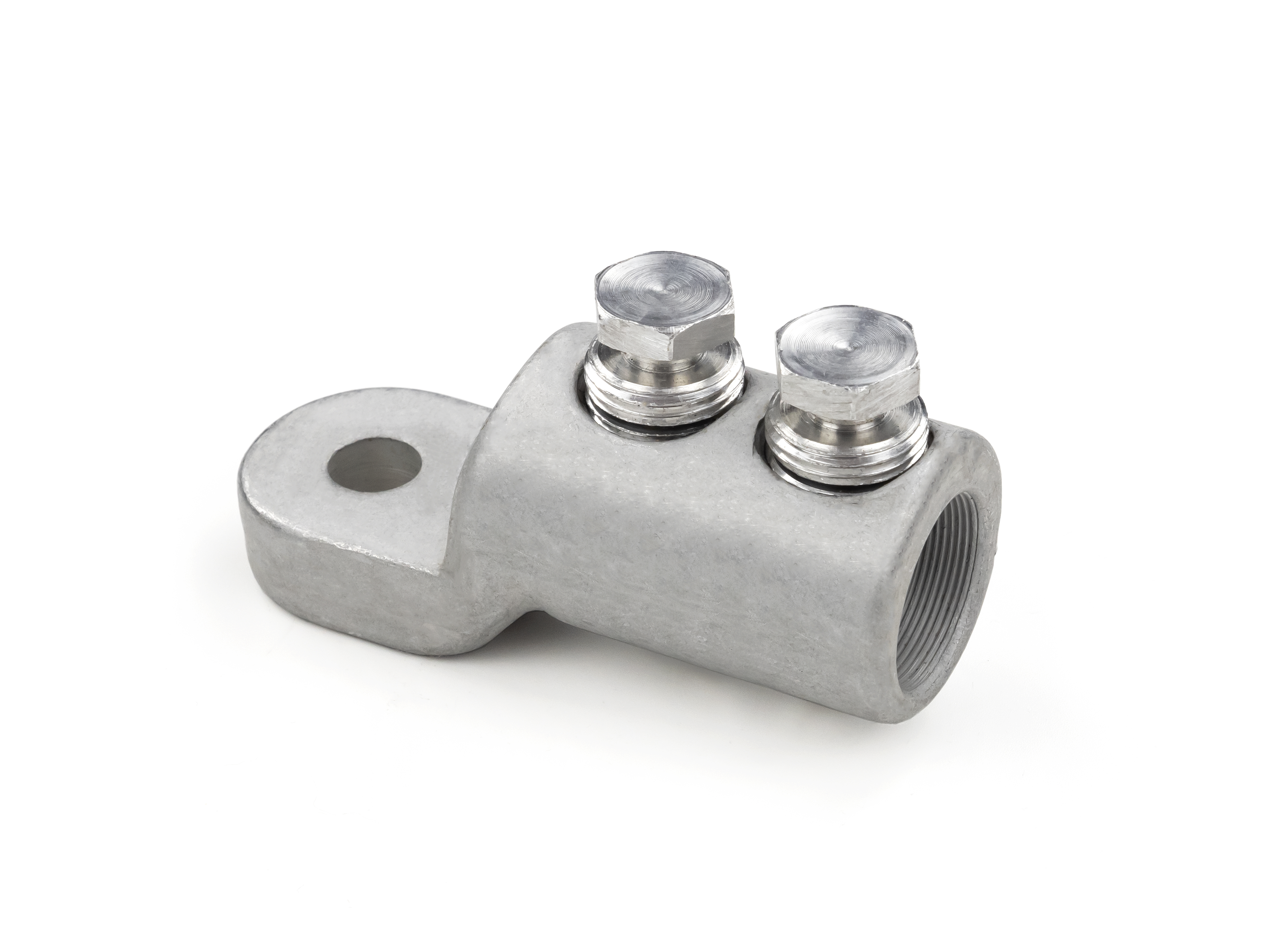

Наконечник 2НБ-150/240

Болтовой (винтовой) наконечник серии 2НБ 150/240 представляет собой электромонтажное изделие, предназначенное для электрического присоединения жил алюминиевых/медных много/однопроволочных круглых/секторных жил кабелей и проводов сечением от 150 до 240кв. мм. Монтаж наконечника осуществляется закручиванием болтов до срыва головки, в отличие от наконечников под опрессовку. Особенности конструкции: - Срыв головки винта происходит при достижении заданного усилия, что обеспечивает требуемый контакт между жилой и корпусом наконечника. Предельный крутящий момент заложен производителем и определяется конструкцией винта. - Наконечник 2НБ 150/240 изготовлен из специального коррозионостойкого сплава, прошедшего закалку и дополнительную термообработку. - Монтажная «лапка» наконечника смещена относительно центра наконечника. Смещение лапки подобрано таким образом, чтобы фазная манжета концевой муфты не ограничивала монтаж наконечника на шине приемного устройства. - Внутренняя полость наконечника имеет нанесенную резьбу, значительно повышающую механическую и электрическую надежность изделия. - Срывной болт имеет две шейки для срыва - Поверхность прошла дополнительную химическую обработку и осветление - На наконечнике отсутствуют острые углы и грани, что необходимо для эксплуатации при высоком напряжении. Преимущества болтовых (винтовых) кабельных наконечников: - Встроенная "защита от дурака". Сорванная головка при монтаже свидетельствует о том, что необходимое прижимное усилие достигнуто и монтаж наконечника закончен. - Простота монтажа. Не требуется ни горелка с открытым пламенем, ни тяжелые пресса для опрессовки наконечников медных ТМЛ. - Универсальность типоразмера. Каждый типоразмер наконечника охватывает несколько сечений жил кабеля. Монтаж данных наконечников производится предлагаемым инструментом: Набор для монтажа болтовых соединителей и наконечников

576.72
